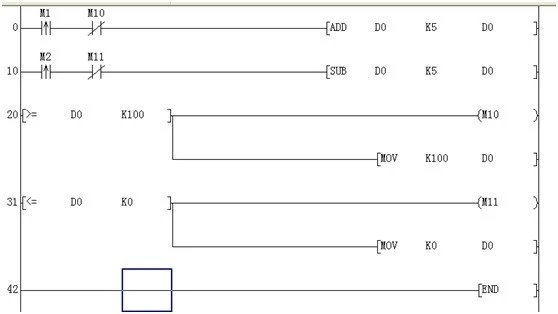

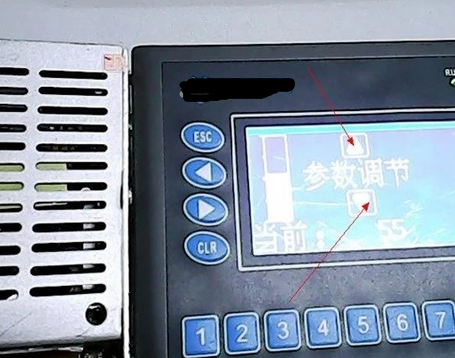

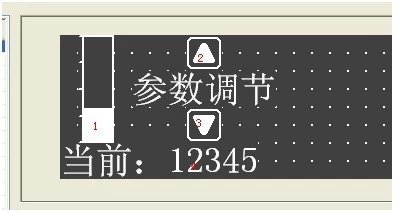

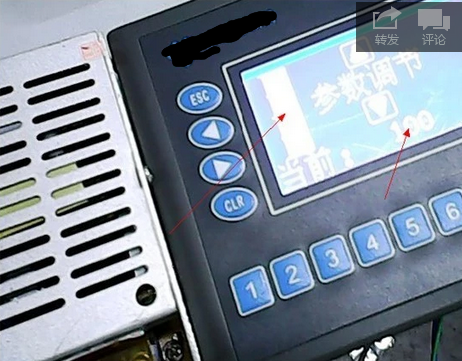

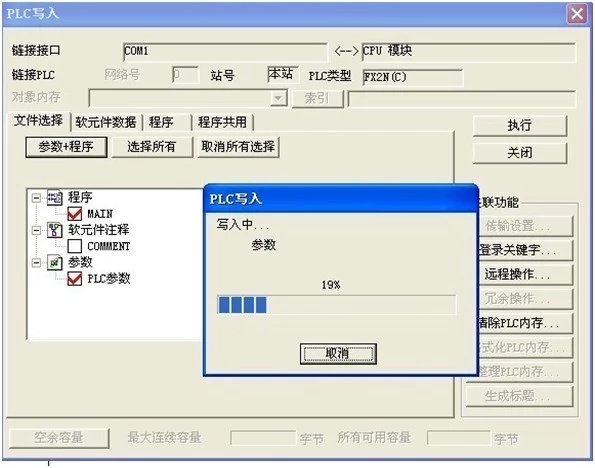

 该内容为学习机实操课内容补充动作要求：通过按钮实现自动调节外围设备的转速，通过画面显示出来 采用设备：三菱PLC+文本显示器/技成PLC学习机 动作分析：我们控制外围电机的转动有两种控制方式 1、 通过模拟量，改变电压的大小控制电机的转速 2、 通过和变频器的通讯，控制电压频率，改变电机的转速 他们共同点都是需要改变数据，然后给到模拟量模块，或者变频器的频率 我们只需要改变某一个寄存器值即可在数据上改变电机速度 实现难点：在PLC里面我们怎么做一个数据换算，知道电机的转速具体为多少，转速过大，或者转速能为负值吗？ 编辑PLC程序： M1、M2分别为调节电机的加速度，和减速度，以5个单位加减，当速度到100%，或者0的时候，不能继续加或者减  编辑画面程序： 1、 表示当前转速的柱状图——D0表示当前数据，上限100 2、 增加转速的条件按钮——M1瞬时on 3、 减速按钮——M2瞬时on 4、 显示当前转速——D0表示  下载：连接上PLC，也就是学习机背面的圆口，下载PLC程序 同时通过232编程线及两头是扁口线，下载文本显示器程序  文本和PLC程序下载完成后，运行PLC（run灯亮） 操作：按动文本显示器上的向上和向下的按钮，看到文本显示器的”1””4”的数据在变化 当我们按动数据到100%或者0的时候，数据不能超过界限  我们在整个过程中有遇到知识点： ADD、SUB加减法运算指令、数据比较指令、数据传送指令MOV 组态画面编辑 柱状图编辑 瞬时按钮 显示数据 PLC程序下载 正确的下载PLC程序 组态程序下载 需要硬件 和软件均连接通讯正常 参考消息：什么叫学习机： http://www.jcpeixun.com/topic/act/20130617/ 编程软件安装：http://bbs.jcpeixun.com/thread-38448-1-1.html 编程软件使用：http://bbs.jcpeixun.com/thread-38449-1-1.html 三菱PLC入门视频：http://www.jcpeixun.com/lesson/1507/ |
